正压料泵气力输送系统

作者:泰安同兴环保 发布时间:2018-10-28 11:19:27
正压气力输送正向气力输送
一、系统介绍

气力输送系统主要用于干燥粉末及颗粒产品的长距离输送,利用有压气体作为载体在密封的管道中达到输送散料或成型物料的目的,可简单分为稀相输送和密相输送。气流为普通空气,根据特殊情况也可以通入干燥的、冷却的、加热的空气或惰性气体作为输送气流。

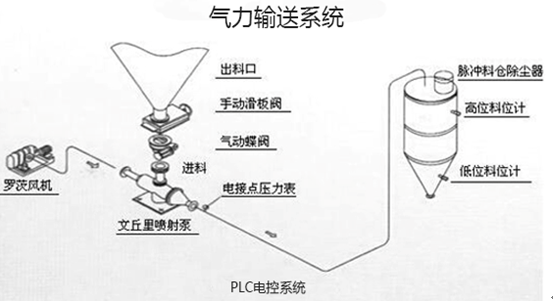

二、系统组成
气力输送设备一般由受料器(如喉管、吸嘴、发送器等)、输送管、风管、分离器(容积式、旋风式等)、锁气器(翻板式、回转式等)、除尘器和风机(如离心式风机、罗茨鼓风机、空压机等)等设备和部件组成。

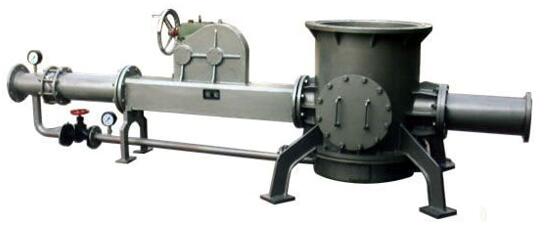

三、 气力输送泵
气力输送泵
1、气力输送泵主要技术参数:
型号 输料管(mm) 输送量(t/h) 风量(m³/min) 风压(KPa) 功率(kw) 输送长度(m)
QLB75 108 1—3 3—9 40—98 3—15 3—500
QLB100 133 3—7 9—20 40—98 15—45 3—500
QLB150 159 7—13 20—36 40—98 45—75 3—500
QLB200 219 13—18 36—50 40—98 75—90 3—500
QLB250 273 18—25 50—70 40—98 90—110 3—500
QLB300 325 25—35 70—98 40—98 110—132 3—500
QLB400 426 35—45 98—130 40—98 132—220 3—500

2、适用范围:
QLB系列连续气流输送泵,广泛适应于电力除灰、建材中转、大型建筑工地等行业的中、短距离集灰和输送,不受地形、地物、高差限制,全封闭、无污染、结构简单、维修量小。风源根据距离的不同可选用离心风机、罗茨风机、压缩空气等气源。

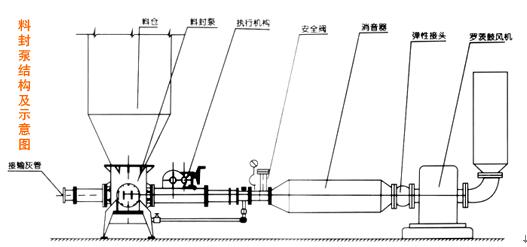

3、工作原理:
物料从锁气器均匀、恒量的进入腔室,经流化箱一次流态化后,具有向喷咀流动的趋势,在喷咀与内文丘里管之间形成负压区,将流态化的物料卷入混合管内,再经扩散管段减速增压,使物料输送至目的地。
4、使用条件:
该泵运行方式:连续式、间断式。气源压力适应性广,工作压力为40-100Kpa,视输送距离及输送量而定。输送距离3~400m,输送高度5~45m,温度-20℃~150℃,输送风量与输送管道大小,亦随输送能力与输送距离不同而变,一般可根据QLB连续输送泵系列配套表选择。
