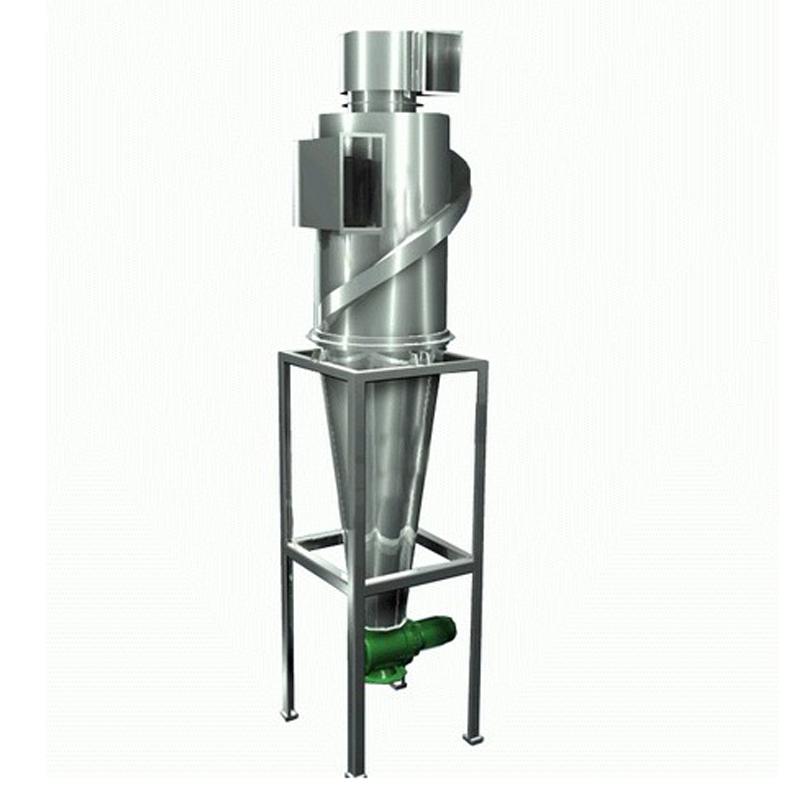

XLP型旁路式旋风分离器（除尘器）是一种在旋风筒体外侧带有一旁路通道的高 效旋风除尘器（分离器）它能使筒内壁附近含尘较多的一部分气体通过旁路进入旋风筒下部以减少粉尘由排风口逸出的机会特别对大于5μm的粉尘有较高的除尘效率。用于清 除工业废气中含有密度较大的非纤维性及黏结性的灰尘。能有效地分离烟草灰、滑石粉、石英粉、石灰石粉、矿渣水泥、水泥生料等。

1、按XLP型旁路式旋风除尘器（分离器）出风方式分类。X型（水平出风，吸出式除尘器（分离器）位于风机吸入侧并带有出口蜗壳）一般用于负压操作；Y型（上部出风，压入式除尘器（分离器）位于风机压入侧）一般用于正压或负压操作。
2、按回旋方向可分为右回旋S型和左回旋N型两种两型号除尘器（分离器）有四种组合型式XN、XS、YN、YS型。

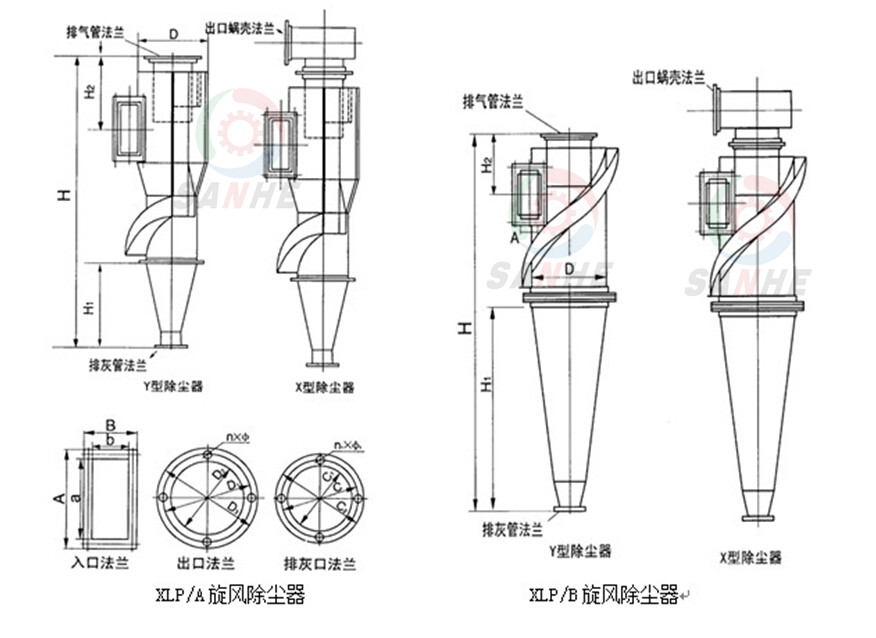

3、按螺旋形旁路分离室分类。XLP/A呈半螺旋形，外形呈双锥体；XLP/B呈全螺旋形，具有较小圆锥角的单锥体，锥体较长。试验证明在同样条件下A型效率高于B型，同时A型阻力大于B型，B型比A型结构简单、质量小。
XLP型旋风除尘器（分离器）：又分XLP-A型 和XLP-B型（原为CLP/B型）是带有旁路的干式高 效旋风除尘器（分离器）。
XLP/B型是根据在风机前后位置不同分为X型（吸入式）和Y型（压入式）其中X型是在除尘器（分离器）本体增加了出口螺旋壳。X、Y型根据螺旋转方向不同分为N型（左回旋）和S型（右回旋）。


  旁路式旋风除尘器（分离器）的工作原理与标准型除尘器（分离器）的工作原理类似，即含尘气体从进口处切向进入后，气体在获得旋转运动的同时，气流分成上、下分开，形成双旋涡运动，粉尘在排气底部即双旋涡的分界处产生分离作用。较细较轻的尘粒由上部旋涡气流带往上部，在顶盖下面形成旋转的灰环，产生尘粒的聚集，并被从特设的旁路分离室上部洞口引出，经旁路分离室下部螺旋槽，从除尘器（分离器）外壁回风口切向引入除尘器（分离器）筒体下部与内部气流汇合，粉尘被分离而落入灰斗。另一部分较粗重的粉尘颗粒则在下旋涡气流带动下，沿除尘器（分离器）下段经由上旋涡气流的类似过程，将粉尘分离并进入灰斗。

1、XLP/A型旁路式旋风除尘器（分离器）技术参数:
