为了保证高速气流进入旋风除尘器(分离器)时形成较规则的旋转流，减少局部涡流与死角，我公司设计了倾斜螺旋进口除尘器(分离器)。

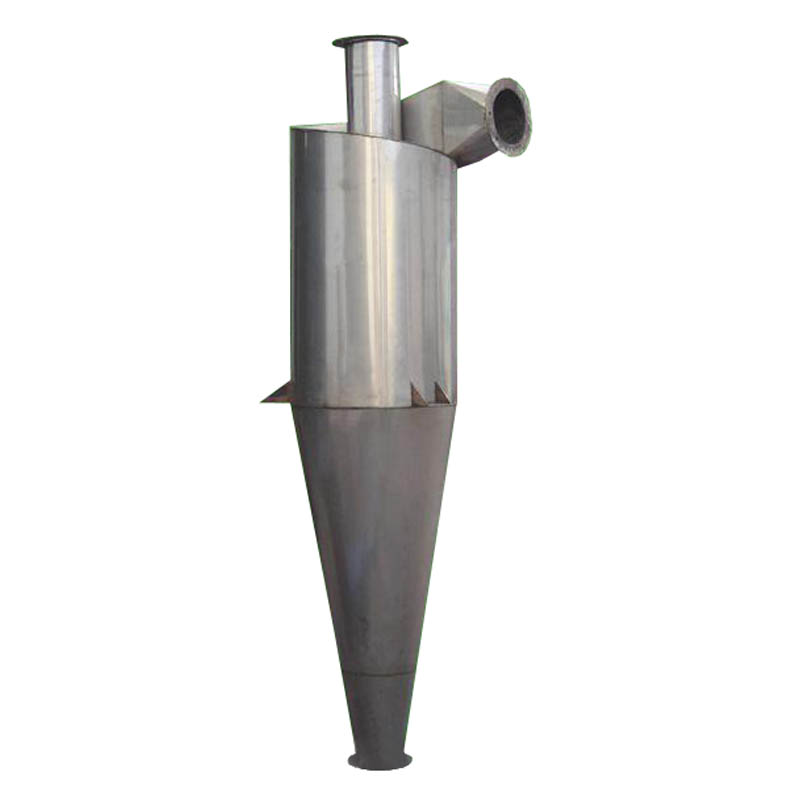

    XLT/A型(原为XLT/A型) 这种旋风除尘器(分离器)将入口做成下倾的螺旋切线型，倾斜角为15°，同时将内圆筒部分加长。，其结构如图1所示。倾斜方向进气可在一定程度上减小涡流的影响，并使气流阻力较低(阻力系数ξ值可取5.0～5.5)。
    该旋风除尘器(分离器)设备具有阻力小，除尘效率高，处理风量大，性能稳定，占地面积小结构简单，实用廉价等特点。适用于各种机械加工，冶金建材，矿山采掘的粉尘粗、中级净化。



    XLT/A型旋风除尘器(分离器)由于在通风系统中安装的位置不同，又可分为两种：Y型为压入式（上部不带蜗壳），安装在风机后面；X型为吸入式（上部带蜗壳），安装在风机前面。

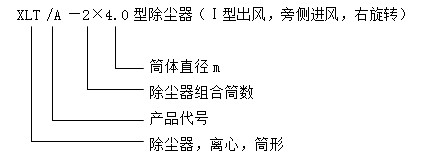

    XLT/A型旋风除尘器(分离器)，是由旋风筒体，集灰斗和蜗壳(或集风帽)三部分组成，按筒体个数区分，有单筒，双筒，三筒，六筒等五种组合，每种组合有两种出风形式：X型水平出风和Y型（上部出风）。对于X型双筒组合者，另有正中进出风和旁侧进出风两种组合形式，X型单筒和三筒只有旁侧时出风一种形式，四筒和六筒组合则只有正中进出风形式，对于二型各种组合，可采用上述X型中的任意一种进风位置。



型号	风量（m3 /h）	效率（%）	进风速度（m/s）	阻力（pa）		外形尺寸（mm）
				X型	Y型	X型	Y型
XLT/A-3.0	670-1000	80-98	12-18	860-1950	740-1740	717×2501	717×2111
XLT/A-3.5	910-1360	80-98	12-18	860-1950	740-1740	792×2869	792×2447
XLT/A-4.0	1180-1780	80-98	12-18	860-1950	740-1740	888×3241	888×2985
XLT/A-4.5	1500-2250	80-98	12-18	860-1950	740-1740	963×3610	963×3121
XLT/A-5.0	1860-2780	80-98	12-18	860-1950	740-1740	1079×3981	1079×3459
XLT/A-5.5	2240-3360	80-98	12-18	860-1950	740-1740	1154×4350	1154×3795
XLT/A-6.0	2670-4000	80-98	12-18	860-1950	740-1740	1230×4720	1230×4132
XLT/A-6.5	3130-4700	80-98	12-18	860-1950	740-1740	1305×5093	1305×4469
XLT/A-7.0	3630-5440	80-98	12-18	860-1950	740-1740	1380×5460	1380×4804
XLT/A-7.5	4170-6250	80-98	12-18	860-1950	740-1740	1455×5829	1455×5140
XLT/A-8.0	4750-7130	80-98	12-18	860-1950	740-1740	1572×6192	1572×5470
