CZT旋风分离器说明书

作者:泰安同兴环保 发布时间:2019-12-18 09:47:32
适用范围
旋风除尘器适用于常温下清 除干燥的非粘结性的金属、矿物和非纤维粉尘。一般通用于冶炼、铸造、喷砂、建筑材料及耐火材料等工业部门中。
结构特点

图1 旋风除尘器示意图

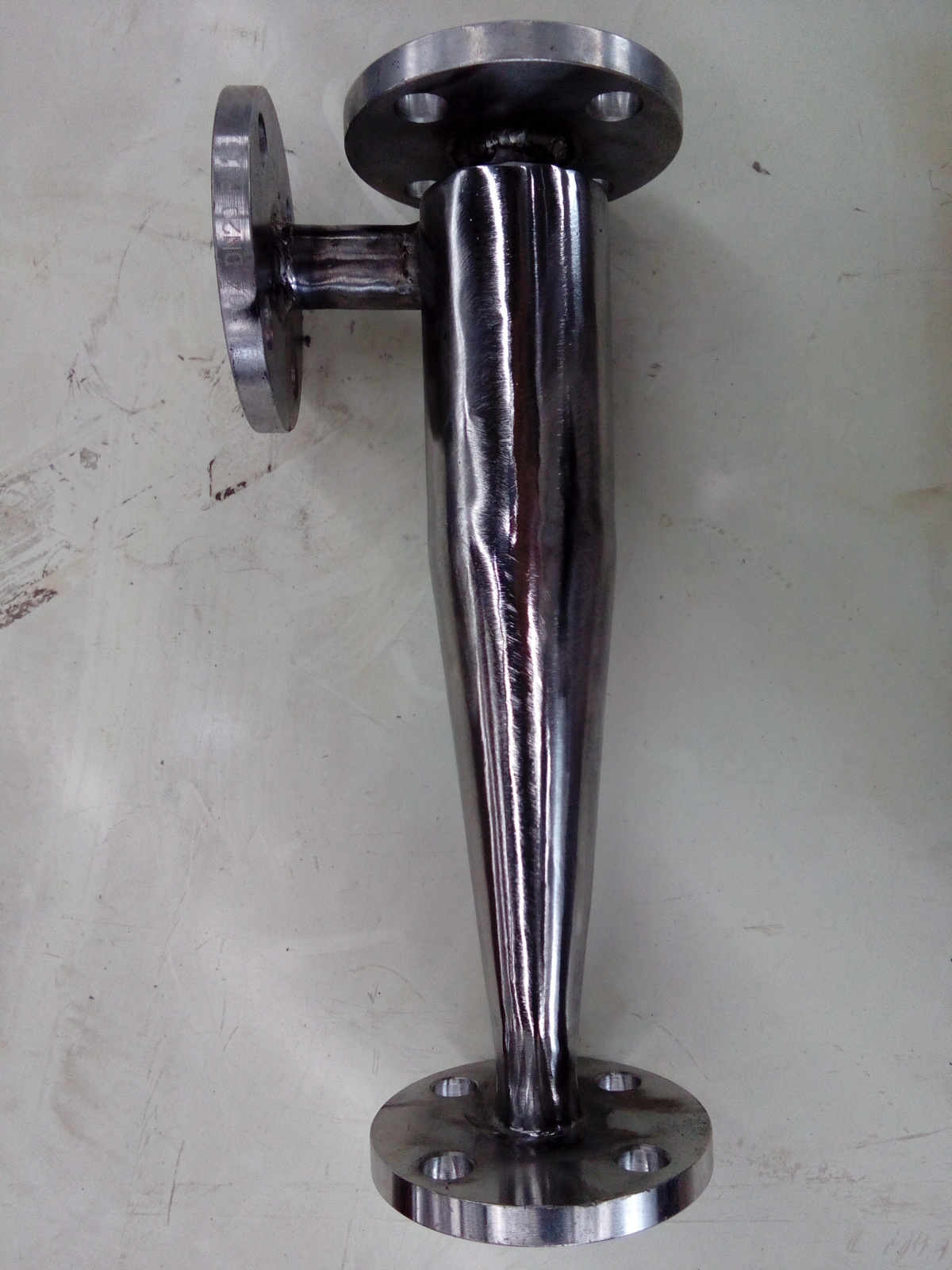

CZT型旋风除尘器是采用钢板焊接的圆体结构,主要由蜗壳、锥体、排气管等组成。旋风除尘器的主要尺寸:
a)旋风除尘器本体直径(指除尘器简体截面的直径) D;
b)旋风除尘器蜗壳偏心距离 ;
c)旋风除尘器总高(从除尘器顶板到排灰口) H;
d)升气管直径D ;
e)升气管插入深度(从除尘器空间顶板算起) s;
f)入口截面的高度和宽度,分别为a和b;
g)锥体段高度 ;
h)排灰口直径;
旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。它具有结构简单,体积较小,不需特殊的附属设备,造价较低,阻力中等,器内无运动部件,操作维修方便等优点。旋风除尘器一般用于捕集5-15微米以上的颗粒。旋风除尘器的缺点是捕集微粒小于5微米的效率不高。
工作原理及型号
图2 旋风除尘器内部流态示意图
旋风除尘器内气流与尘粒的运动概况:
旋转气流的绝大部分沿器壁自圆筒体,呈螺旋状由上向下向圆锥体底部运动,形成下降的外旋含尘气流,在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁,尘粒一旦与器壁接触,便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后。沿除尘器的轴心部位转而向上。形成上升的内旋气流,并由除尘器的排气管排出。
自进气口流人的另一小部分气流,则向旋风除尘器顶盖处流动,然后沿排气管外侧向下流动,当达到排气管下端时,即反转向上随上升的中 心气流一同从诽气管排出,分散在其中的尘粒也随同被带走。
