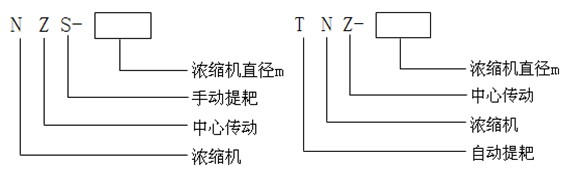

TNZ型中 心传动式浓缩机，主要用于选矿过程中湿选精矿的脱水处理系，作脱水阶段—浓缩之用。一般设置于精选与过滤设备之间，有时也用作精选之前脱水，同时在化学工业和选煤厂也可用来进行脱水作业。同兴环保生产的中 心传动式浓缩机适用于选矿厂的精矿和尾矿脱水处理，可以把20-30%的矿浆提高到40-70%左右， 该浓缩机广泛用于冶金、化工、煤炭、非金属选矿、环保等行业。产品型号命名：


1、采用减速机与蜗轮传动，传递力矩大，效率高，并设有扭矩保护装置，使用安 全；
2、负荷过大时，水下刮泥系统可手动（或电动）进行提升，再逐步下降，逐层刮去污泥；
3、集泥坑带有小刮板搅动刮泥，排泥彻底，不堵塞。

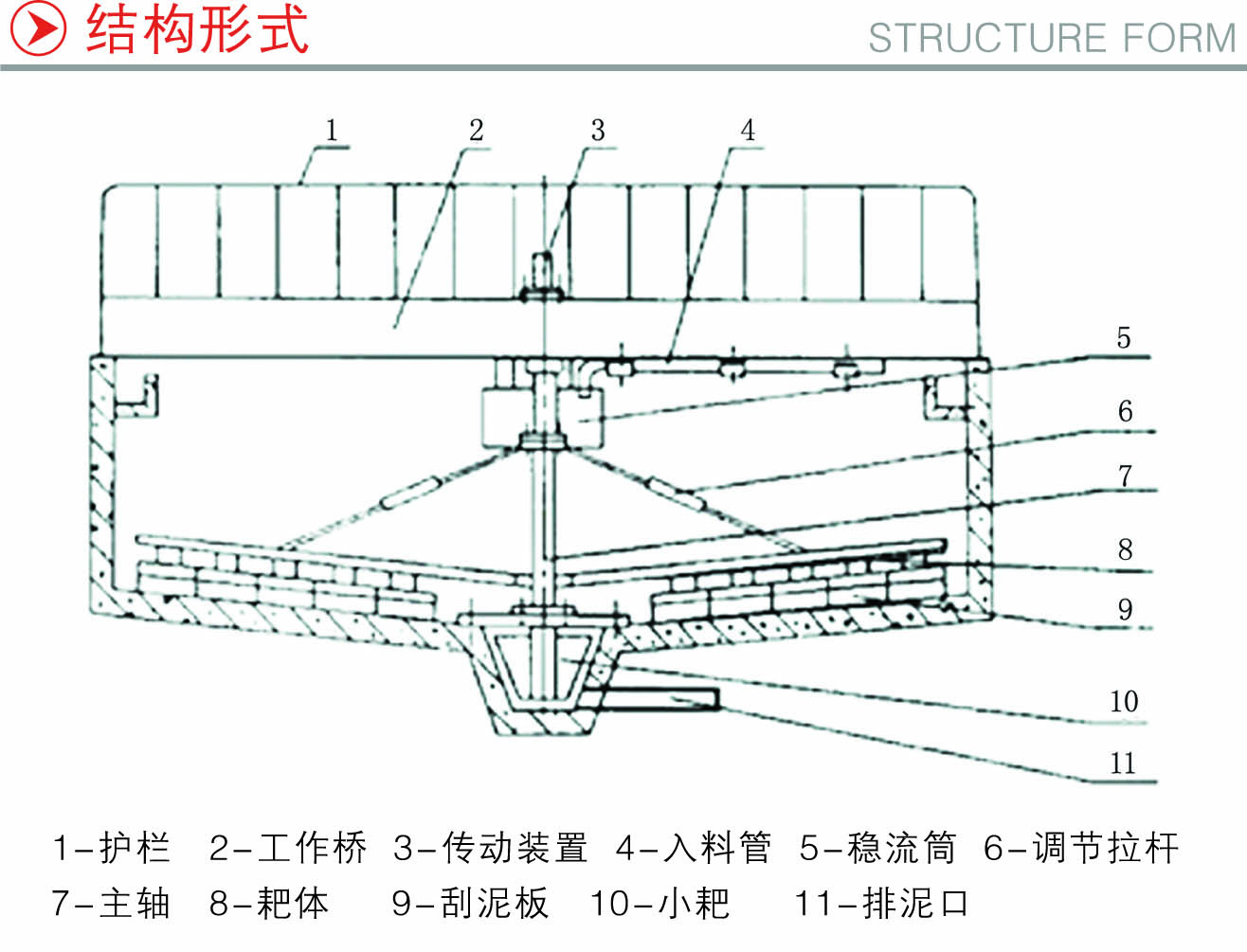

中 心传动式浓缩机由仓体、转动耙组件、驱动装置、浓缩斜板组件、稳流装置及钢支架组成，具有如下结构特点：

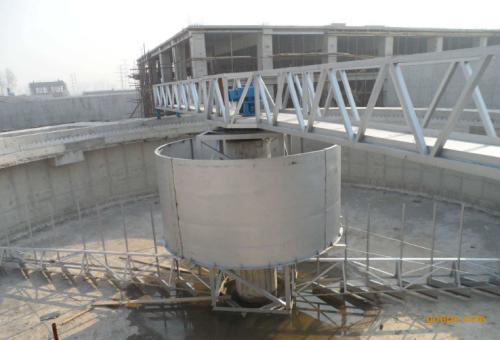

中 心传动浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成，浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降，上部则成为澄清水，使固液得以分离。沉积于浓缩池底部的矿泥由耙式刮泥机连续地刮集到池底中 心排矿口排出，而澄清水则由浓缩池上沿溢出。









规格型号	浓缩池		沉淀面积	耙架转速	传动电动机		生产能力	外形尺寸
	直径m	深度m	㎡	r/min	型号	功率kw	t/d	L×W×H(m)
TNZ-1.8	1.8	1.8	2.55	0.5	Y90L-6	1.1	2.5-5.6	2×1.9×2.9
TNZ-3.6	3.6	1.8	10.2	0.4	Y90L-6	1.1	10-24	3.9×3.8×2.9
TNZ-6	6	3	28	0.3	Y90S-6	1.1	30-56	6.2×5.2×5.15
TNZ-9	9	3	63.5	0.26	Y132S-6	3	65-130	10×10×5.4
TNZ-12	12	3.5	113	0.19	Y132S-6	3	120-250	15.5×13×6.6
TNZ-15	15	3.6	176	0.113	Y132M2-6	5.5	180-350	17.2×16×7.5
TNZ-18	18	4.5	254	0.113	Y132M2-6	7.5	260-500	19.6×19×7.5
TNZ-24	24	4.6	314	0.10	Y132M2-6	11	300-700	26×25×7.52
TNZ-30	30	5.6	706	0.05	Y132M2-6	15	750-1500	33×31×8.52
