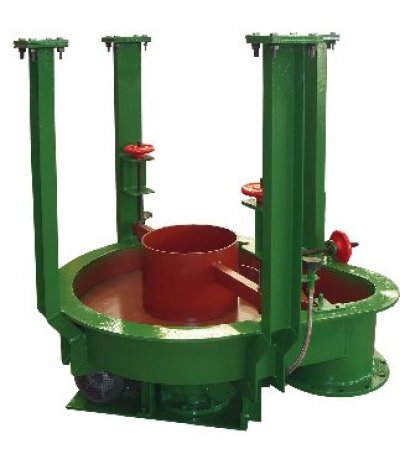

圆盘喂料机（简称喂料盘）是一种使用广泛的连续式容积加料设备，适用于处理粒度不大于50mm的颗粒或粗粉干物料，可使给料均匀，配比准确，用于喂送各种非粘性物料，不适用于流动性能良好的粉状物料，适合圆盘给料机喂送的物料有矿石、煤粉、水泥、熟料、石灰石、粘土等粉状、粒状或小块物料。该设备适用于机械、冶金、煤炭、建材、化工等领域散装物料的准确给料和配料。圆盘喂料机是一般磨机、烘干机常见的配套设备。

同兴环保生产的圆盘喂料机型号命名为：




1、采用特制圆盘，承载能力大，使用期限长；
2、设置角度可调的刮刀装置；
3、设备整机结构紧凑、布局合理、占用空间小；
4、传动机构可靠，维护简单，检修期长；
5、采用皮带轮加涡轮蜗杆传动，扭矩大，传动效率高达90%以上。

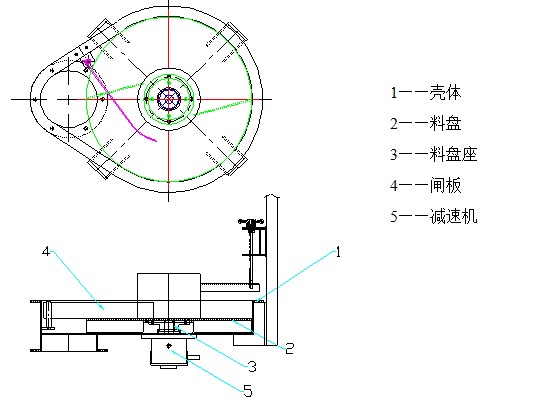

    电动机经联轴器通过减速机带动圆盘。圆盘转动时，料仓内的物料随着圆盘一起移动，并向出料口的一方移动，经闸门或刮刀排出物料。排出量的大小可用刮刀装置或闸门来调节。圆盘给料机套筒一般有蜗牛式或直筒式两种，蜗牛式套筒采用闸门排料，具有下料均匀、准确，对溶剂、反矿粉等配料适合。直筒式套筒采用刮刀排料，堵料现象较蜗牛式套筒轻，但下料量波动大。当精矿粉活粉矿用量较大时，宜用带活动刮刀套筒。反之，熔剂或燃料用料量小时，宜采用闸门式套筒。

型号		敞开式	DK6	DK8	DK10	DK13	DK16	DK18	DK20
		封闭式	DB6	DB8	DB10	DB13	DB16	DB18	DB20
圆盘直径 mm			600	800	1000	1300	1600	1800	2000
圆盘转速 r/min			8	8	7.5	6.5	6	5	5
给料粒度 mm			25	30	40	50	60	70	80
活动套筒离盘面距离 mm			50-130	60-165	80-220	100-275	120-340	140-385	160-440
最高转速时给料能力m³/h	物料堆积角度°	25	1.82	3.57	7.79	13	22.7	28	41.2
		30	2.25	4.42	9.64	16.1	28.1	34.6	51
		35	2.75	5.35	11.7	19.5	34.1	42	42
		40	3.27	6.42	14	23.4	40.8	50.4	74.1
		45	3.9	7.65	16.7	27.9	48.6	60	88.4
最高转速时给料能力m³/h	物料堆积角度 °	25	1.63	2.83	6.18	10.3	16.9	18.3	32.7
		30	1.28	2.2	4.8	8	13.1	17.4	25.4
		35	1.02	1.77	3.85	6.387	10.3	13.8	20.3
		40	0.83	1.44	3.14	5.21	8.55	11.3	16.6
		45	0.69	11.18	2.59	4.28	7.03	9.26	13.6
功率 kw			1.1	1.1	1.5	3	4.0	5.5	5.5
电 动 机	|型交流传动	型号	Y90L-6	Y90L-6	Y100L-6	Y132S-6	Y132M1-6	Y132M2-6	Y132M2-6
		满载时转速r/min	925	925	930	950	950	955	955
		额定电压 v	380	380	380	380	380	380	380
	||型 直流传动	型号	Z2-32	Z2-32	Z2-41	Z2-51	Z2-52	Z2-61	Z2-61
		满载时转速r/min	1000	1000	1000	1000	1000	1000	1000
		额定电压 v	220	220	220	220	220	220	220
总速比 a			115.54	115.54	123.8	143.1	157	92.2	192.2
中心垂直载荷 KN			12	15	20	30	50	63	75
配用的螺闸门规格			250×250	300×300	400×400	490×90	600×600	700×700	800×800
总质量(包括电动机) Kg		DK 型	405(438)	500(555)	790(827)	1110 (1150)	1980 (2040)	2836 (2900)	3070 (3140)
		DB 型	455(490)	542(597)	870(906)	1240 (1280)	2170 (2240)	-	-
注:1.表中的生产能力只适用于交流传动，直流传动时生产能力还可降低4倍。 2.表中括号内的数字适用于直流传动。 3.标记示例:圆盘直径为1000mm，采用交流传动，装配型式为吊式DK型(敞开式)圆盘给料机:DK10-1-3
