环链斗式提升机

作者:泰安同兴环保 发布时间：2018-10-29 09:24:52
斗式提升机
产品介绍
    TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等。
    TH型按JB3926－85《垂直斗式提升机》标准设计制造，应优先选用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。
产品特点
1、结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便；
2、链轮轮缘经特殊处理能力长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护  运动部件，物料温度不超过250℃。
3、输送能力大15-800m³/h,驱动功率小，可比一般提升机节电25%-45%；
4、使用期限长，运行平稳，且采用高强度的耐磨链条，一般可超过5年寿命，提升高度高，至高点可制造到H≤40m；
5、密封性好，环境污染少，操作，维修方便，易损件少。
6、无故障时间超过3万小时，结构精度高，机壳经折边、焊接、机刚性好；
7、外形尺寸与同等提升量的其他各种提升机相比均较小，外观漂亮，使用成本低。

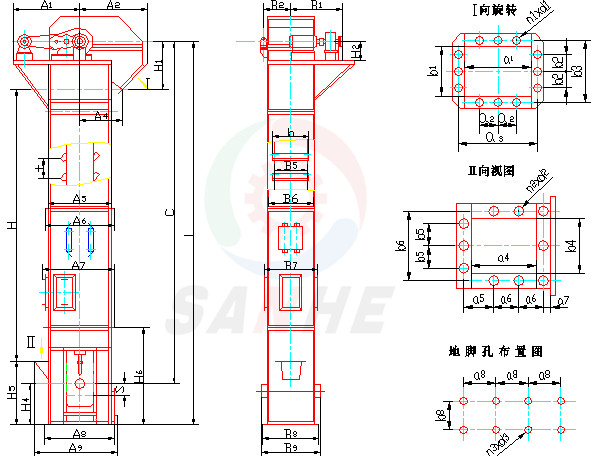

产品结构
    环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成
环链斗式提升机
工作原理
    本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。
技术参数

型号 Hl300 HL400 TH315 TH400 TH500 TH630 TH800 TH1000
料斗形式 Q S Q S Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh Zh Sh
输送量 24 28 24 45 47 21 36 56 45 70 68 110 87 141 141 220
(m³/h)
斗宽(mm) 300 400 315 400 500 630 800 1000
斗容(l) 4 5.2 10 10.5 3.75 6 5.9 9.5 9.3 15 14.6 23.6 23.3 37.5 37.6 58
斗距(mm) 500 600 500 600 688 688 920 920
链条规格 Φ18*50 Φ18*50 Φ18*50 Φ18*50 Φ22*86 Φ22*86 Φ26*92 Φ26*92
链轮节径
(mm)		 630 630 630 710 800 900 1000 1250
斗速(m/s) 1.4 1.4 1.4 1.4 1.5 1.5 1.6 1.6
物料块
(mm)		 40 50 45 55 65 75 85 100
注：1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
　　2、TH型斗提机料斗用途：zh-中深斗：输送湿粘性物料，如糖、湿细沙等。
　　　　　　　　　　　　　　sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。
　　3、HL型斗提机料斗的用途：Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。
　　　　S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
　　4、张紧力计算：G=40+0.232Q*H 式中：Q输送量(t/h) H-提升高度（mm） G-张紧力（kg）
