螺旋输送机

作者:泰安同兴环保 发布时间:2018-10-29 09:16:17

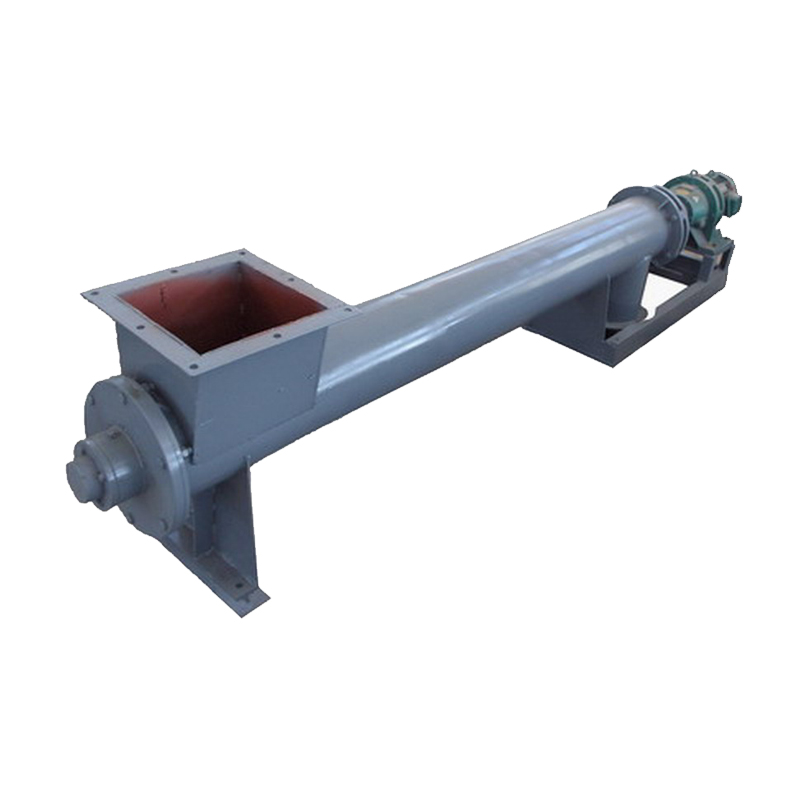

螺旋输送机
产品介绍
    螺旋输送机被广泛使用在各种工业部门,如建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业;适用于水平或小于20°倾角,输送粉状、粒状和小块状物料、如水泥、煤粉、粮食、化肥、灰渣、砂子等,物料温度200℃以下。
    螺旋输送机不宜输送易变质的、粘性大的、易结块的物料,因为这些物料在输送时会粘结在螺旋上,并随之旋转而不向前移动或者在吊轴承处形成物料的积塞,而使螺旋机不能正常工作。
产品特点
1、型号说明

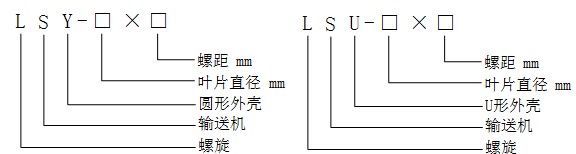

同兴环保生产的螺旋输送机命名规则为:
  螺旋输送机
2、主要特点
⑴ 承载能力大、安 全可靠。
⑵ 适应性强、安装维修方便、寿命长。
⑶ 整机体积小、转速高、确保快速均匀输送。
⑷ 出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。
⑸ 密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
产品结构

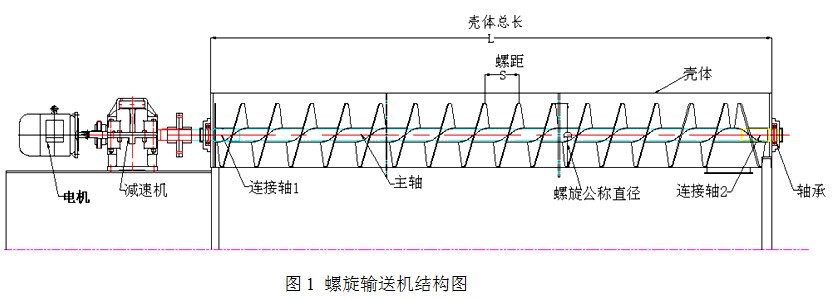

    LS型螺旋输送机的结构图如图1所示,由一根装有螺旋叶片的转轴(主轴)和料槽(壳体)组成。转轴通过轴承安装在料槽两端的轴承座上,转轴一端的轴头与驱动装置相连接。槽体顶面和槽底开有进、出料口。
    LS型螺旋输送机结构新颖,技术指标先进,头部、尾部轴承移至壳外,中间吊轴承采用滚动,滑动可以互换的两种结构,均设防尘密封装置,出料端设有清扫装置,整机噪声低、适应性强,操作维修方便,进出料口位置布置灵活。
螺旋输送机
图1 螺旋输送机结构图
工作原理
    物料从进料口加入, 当转轴转动时, 物料受到螺旋叶片推力的作用, 该推力的径向分力和叶片对物料的摩擦力, 有可能带着物料绕轴转动, 但由于物料本身的重力和料槽对物料的摩擦力的缘故, 才不与螺旋叶片一起旋转, 而在叶片法向推力的轴向分力作用下, 沿着料槽轴向移动。
技术参数
型号规格 螺旋 直径 (mm) 螺距 (mm) 转速 (r/min) 输送量(m³ /h) 转速 (r/min) 输送量
(m³ /h)
转速 (r/min) 输送量
(m³ /h)
转速 (r/min) 输送量
(m³ /h)
D S n ψ=0.33 n ψ=0.33 n ψ=0.33 n ψ=0.33
小型 LS100 100 100 140 2.2 112 1.7 90 1.4 71 1.1
LS125 125 125 125 3.8 100 3.0 80 2.4 63 1.9
LS160 160 160 112 7.1 90 5.7 71 4.5 56 3.6
LS200 200 200 100 12.4 80 9.9 63 7.8 50 6.2
中型 LS250 250 250 90 21.8 71 17.2 56 13.6 45 10.9
LS315 315 315 80 38.8 63 30.5 50 24.2 40 13.4
LS400 400 355 71 62.5 56 49.3 45 38.6 36 31.7
大型 LS500 500 400 63 97.7 50 77.6 40 62.0 32 49.6
LS630 630 450 50 138.5 40 110.8 32 88.6 25 69.3
LS800 800 500 40 198.5 32 158.8 25 124.1 20 99.3
特大型 LS1000 1000 560 32 277.9 25 217.1 20 173.7 16 139.0
LS1250 1250 630 25 381.7 20 305.4 16 244.3 13 198.5
